 ４　仿真驗證

     利用ＭＡＴＬＡＢ　７．１建立了單臺并網逆變器模型，線路阻抗與逆變器輸出阻抗呈阻性，逆變器的控制參數如前所述。

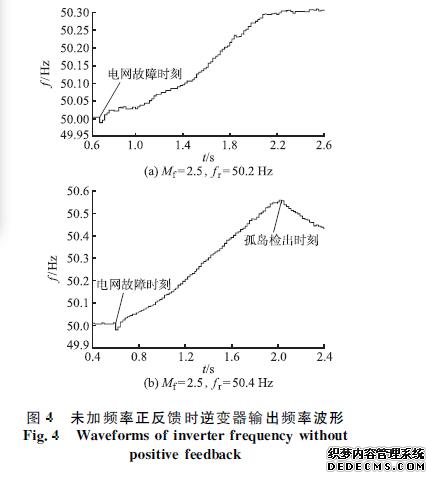

     圖４（ａ）給出了當Ｒ＝１６．６５Ω，Ｌ＝０．０２２　３Ｈ，Ｃ＝４５１μＦ，Ｍｆ＝２．５，ｆｒ＝５０．２Ｈｚ時，未加頻率正反饋的逆變器在電網故障后的頻率變化曲線。因?yàn)樨?fù)載的諧振頻率位于圖２所示２條漸近線中間，所以此時僅采用式（２）所示控制策略不能有效檢測出孤島的發生。圖４（ｂ）給出了當Ｒ＝１６．６５Ω，Ｌ＝０．０２２　３Ｈ，Ｃ＝４４８μＦ，Ｍｆ＝２．５，ｆｒ＝５０．４Ｈｚ時，未加頻率正反饋的逆變器在電網故障后的頻率變化曲線。因?yàn)樨?fù)載的諧振頻率位于圖２所示２條漸近線以外，所以此時采用式（２）所示控制策略能有效檢測出孤島的發生。這與對圖２的分析結果一致。

     圖５給出了當Ｒ＝１６．６５Ω，Ｌ＝０．０２２　３Ｈ，Ｃ＝４５１μＦ，Ｍｆ＝２．５，ｆｒ＝５０．２Ｈｚ時，施加頻率正反饋的逆變器在電網故障后的參數變化曲線。
