 ３　主動移頻式孤島檢測方法

     為使采用下垂特性控制的并網逆變器的孤島檢測性能滿足文獻［８］的要求，在頻率下垂特性中引入主動頻率正反饋：

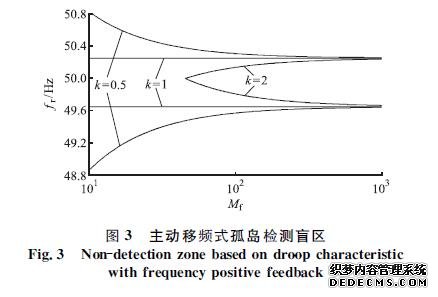

     圖３給出了采用上述相同數據且負載電阻值為１５Ω時，式（９）控制下的逆變器孤島檢測盲區。可以看出，孤島檢測盲區與頻移系數ｋ有很大的關系。ｋ值越大，孤島檢測盲區越小，但是過大的ｋ值會對逆變器的動態調節產生影響，甚至?xí)绊懙较到y(tǒng)的穩定性；但是，ｋ 值過小又不能滿足文獻［８］規定的對品質因數為２．５的負載進行快速孤島檢測的要求。

     ｋ值的選取原則是：確定逆變器的控制參數后，將逆變器的最大負載電阻值與Ｍｆ＝２．５ 代入式（１１），此時兩式的諧振頻率值ｆｒ 相等，以此求得ｋ的選取基準值。為有效檢測出文獻［８］規定的負載，一般情況下，ｋ值要稍大于所求值。需要注意的是，直接電流控制型逆變器中，采用主動擾動法檢測孤島時，擾動對象是基準電流的頻率或者相位，在電網電壓正常的情況下，進網電流波形會產生一定的畸變，并與電網電壓之間產生相位差，造成并網功率因數低于１，進網電流中含有一定量的低次諧波。因此，針對直接電流控制型逆變器采用主動擾動法檢測孤島，會對并網電流質量產生直接的影響。而在本文所提出的間接電流控制型逆變器主動移頻式孤島檢測方法中，擾動對象是逆變器輸出電壓的頻率，并且每工頻周期在電壓過零時擾動一次。在逆變器穩態運行時，逆變器輸出電壓頻率始終跟蹤電網電壓頻率，則式（９）中的頻移項等于０，在輸出無功功率等于０時，逆變器輸出電壓頻率穩定在電網電壓頻率。孤島時，由于負載的作用產生了無功功率，才使逆變器的電壓和電流產生了相位差。因此，主動移頻式孤島檢測方法對間接電流控制型逆變器的輸出電壓和進網電流質量沒有影響。
