 ０　引言

     分布式發電（ＤＧ）技術是未來能源技術發展的重要方向［１－３］。ＤＧ 技術的一個研究熱點是并網逆變器控制技術。并網逆變器的控制方法可以分為直接電流控制型［４－５］和間接電流控制型［６－７］。不管逆變器采用何種控制方式并網，電網故障時，能夠快速檢測出孤島的發生是并網逆變器必須具備的功能，是保證人員和設備安全的重要保障［８］。

     現有的孤島檢測方法主要有被動檢測法［９－１３］和主動檢測法［１４－１９］。被動檢測法主要檢測電壓諧波含量［９］、電壓幅值［１０］、功率變化率［１１］和電壓電流相位差［１２］。該方法實現簡單、成本低，但檢測盲區較大。主動檢測法需要對逆變器中的某個參數實施擾動，通過檢測某些量來判斷孤島是否發生，其擾動量主要包括電流幅值［１３］、電流諧波［１４］、電流頻率［１５］和電流相位［１６］。其中，滑模頻率偏移（ＳＭＳ）法［１７］和主動移頻（ＡＦＤ）法［１８］的孤島檢出率高，且無須添加任何硬件，因此，目前該方面的研究比較集中。主動式孤島檢測方法雖然檢測盲區較小，但對進網電流質量產生了一定影響。

     以上孤島檢測方法都針對采用直接電流控制策略的并網逆變器，而針對間接電流控制型并網逆變器的孤島檢測方法的研究較少。本文在已有工作的基礎上，針對低壓微電網中的并網逆變器，在其間接電流控制策略中引入頻率擾動，可有效檢測孤島的發生，且不會對逆變器輸出電壓質量產生影響。

     １　逆變器控制策略

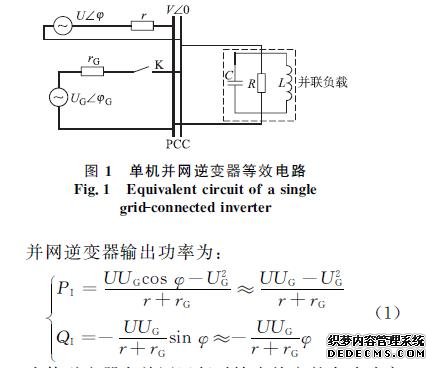

     間接電流控制型并網逆變器采用電感電流內環、輸出電壓外環再加虛擬阻抗的控制策略，由于低壓微電網中線路阻抗和逆變器輸出阻抗主要呈現阻性［２０］，因此可忽略其中的感性分量，其等效電路如圖１所示。圖中：Ｖ∠０為負載電壓；Ｕ∠φ 為逆變器輸出電壓；ｒ?yàn)槟孀兤鬏敵鲎杩古c該逆變器到母線之間的線路阻抗之和；ＵＧ∠φＧ 為電網電壓；ｒＧ 為電網與公共連接點（ＰＣＣ）之間的線路阻抗；Ｒ，Ｌ，Ｃ 分別為等效的本地并聯負載的電阻、電感和電容。
